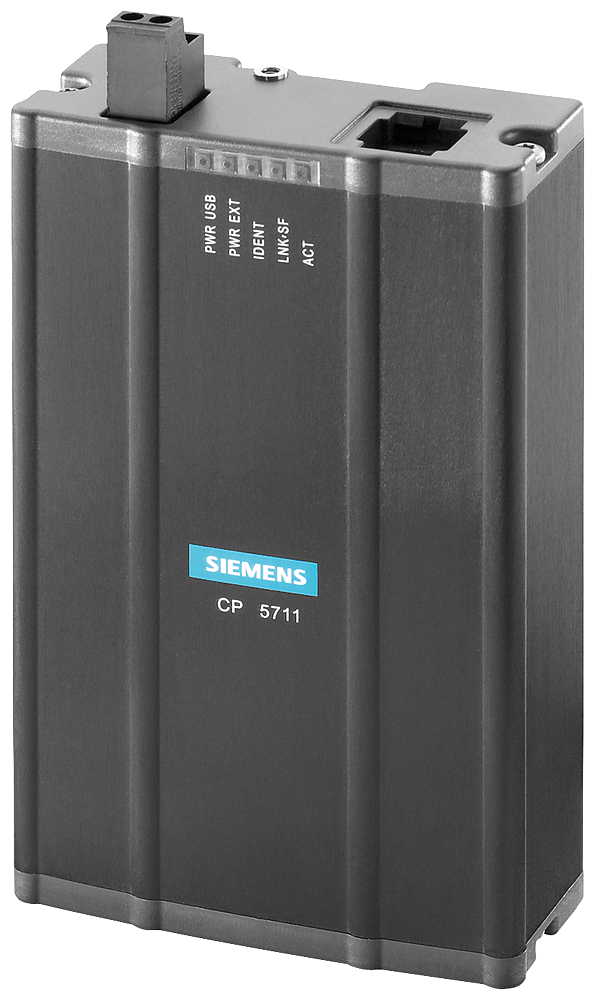

通信处理器 CP 5711

西门子 SIMATIC NET CP 5711（订货号：6GK1571-1AA00） 是一款 USB 2.0 通信处理器，专为将笔记本电脑或带 USB 接口的编程设备（PG/PC）连接至 ‌PROFIBUS/MPI 网络‌ 而设计，是移动调试与现场维护的常用工具。

核心参数与特性

• ‌接口类型‌：USB 2.0（即插即用，需安装 Simatic Net PC 软件 或 STEP 7 驱动）
• ‌支持协议‌：PROFIBUS-DP（主站等级 1/2、从站）、MPI；兼容 STEP 5/7、TIA Portal 等工程环境
• ‌传输速率‌：9.6 kbps ~ ‌12 Mbps‌（典型调试常用 1.5 Mbps 或 187.5 kbps）
• ‌网络能力‌：单网段最多 32 站（加中继器可达 127 站）；支持 PG/OP 通信、DP 主/从站功能、网络诊断（Bus Nodes 扫描）
• ‌物理规格‌：含 2m USB 线；可选配 35mm DIN 导轨支架（6GK1571-1AA00-0AH0）固定；净重约 0.45 kg
• ‌供电方式‌：优先 USB 供电；可选外部电源（通过 M5 接口）

典型应用场景

• S7-300/400/S7-1200/1500 PLC 编程与在线监控 - HMI（如精简面板）通过 PROFIBUS 下载程序
• 多主站配置（需配合 SoftNET DP 等授权） - 现场总线故障诊断（LED 状态指示：PWR/LNK/SF/ACT）
